Technische Zeichnungen



Erstellung von professionellen CAD-Zeichnungen

Unsere Erfahrungen zeigen, dass Planer diejenigen Baustoffhersteller bevorzugen und in ihren Ausschreibungen nennen, bei denen sie professionelle CAD-Zeichnungen der Produkte und Systeme unkompliziert herunterladen und in ihre Pläne einbauen können. In der Regel handelt es sich dabei um maßstabsgetreue 2D-Schnittzeichnungen als dwg oder dxf.

Wir erstellen aber auch technische Zeichnungen für den internen Gebrauch beim Kunden, z. B. für allgemeine bauaufsichtliche Prüfzeugnisse (abP) oder allgemeine bauaufsichtliche Zulassungen (abZ).

Unseren Zeichnern genügt oftmals eine Handskizze oder ein Produktmuster, um technisch anspruchsvolle CAD-Zeichnungen in höchstem Detailierungsgrad zu liefern. Für technische Broschüren werden diese Zeichnungen meist in Vektorgrafiken umgewandelt und koloriert.

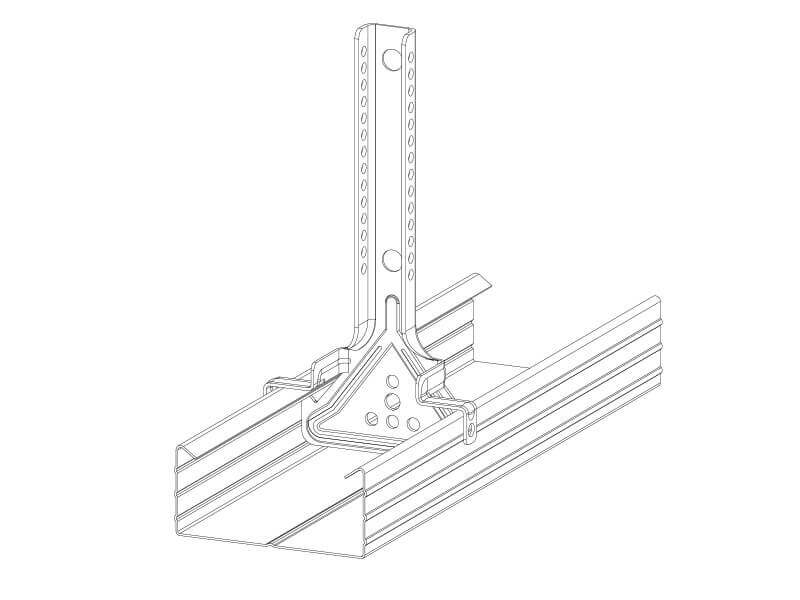

Zur Präsentation auf Messen, in Anzeigen oder auf Titelseiten kommen oft 3D-CAD-Zeichnungen bzw. perspektivische Isometrien zum Einsatz, die einen besseren räumlichen Gesamteindruck vom Produkt oder System im eingebauten Zustand bieten.

Diese 3D-Zeichnungen können dann auch bei Bedarf in unsere 3D-Software zur Erstellung von fotorealistischen 3D-Renderings importiert werden.
